Материнская плата-мечта для тестлабов: 36 полноразмерных USB Type‑A на одной плате
В сети всплыло видео необычной материнской платы с запредельным количеством портов USB — целых 36 Type‑A. Такой формат точно не про домашний ПК: плата рассчитана на узкие профессиональные задачи вроде параллельной прошивки устройств, автоматизированных стресс‑тестов и массового копирования данных на десятки флеш‑накопителей одновременно. Для рядового пользователя это скорее инженерный артефакт — разве что вы решили подключить вообще всё, что когда‑либо имело кабель USB.
Что это за плата и на чем она основана

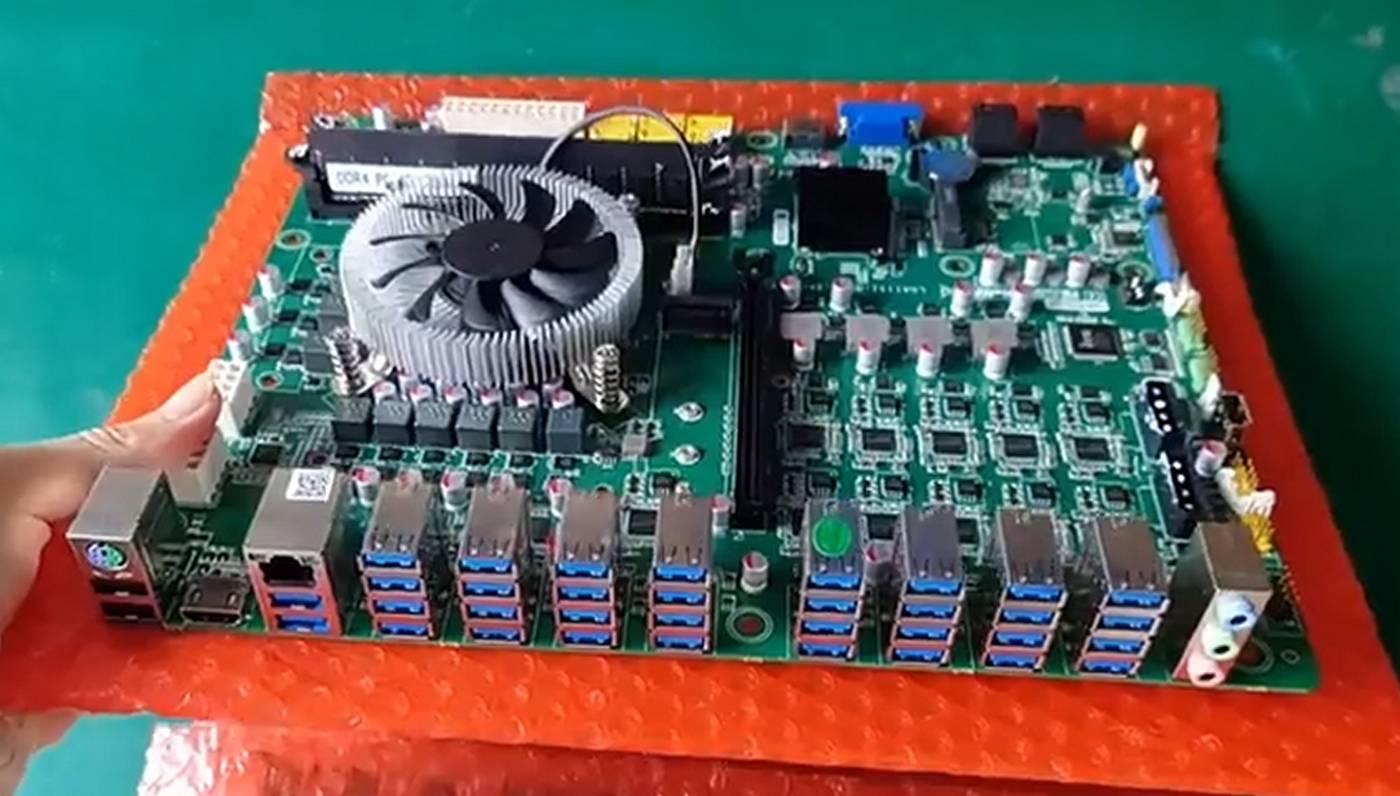

Судя по компоновке и сокету, здесь используется платформа Intel LGA1151 — то есть поколение Core 6–9‑й серий. Там, где у обычных плат живут слоты PCIe и M.2, у этой красуются ряды микросхем — контроллеров и, вероятно, концентраторов (hub‑чипов), обслуживающих группы из четырёх портов. Логика простая: каждую «четвёрку» ведёт собственный контроллер, чтобы не упираться в ограничения одной шины и не перегружать драйвер.
Внешне решение напоминает эпоху майнинга, когда производители выпускали специальные платы с кучей линий PCIe, разведённых через USB‑кабели к райзерам — так в один компьютер втыкали десятки видеокарт. Здесь идея похожая, только весь «пучок» линий уходит в USB‑контроллеры для массовой работы с периферией.
Зачем нужно столько USB и кому это пригодится
Сценарии применения сугубо профессиональные:
- массовая прошивка USB‑устройств (микроконтроллеры, IoT‑модули, POS‑терминалы, роутеры и т. п.);
- автоматизированные стенды QA/валидации, когда на десятки одинаковых девайсов гоняются стресс‑тесты одновременно;
- массовое копирование на флеш‑накопители (распространение софта, документации, офлайн‑контента);
- лаборатории и учебные классы, где к одному ПК временно подключают множество датчиков, донглов, камер, плат разработчика;
- полевые комплекты для мероприятий, киосков и демонстраций.
Даже если вы навесите мышь, клавиатуру, ЦАП для наушников, микрофон, веб‑камеру, карту захвата, принтер, Wi‑Fi‑адаптер, геймпад и десяток флешек — свободные порты, скорее всего, останутся. А если вдруг не хватит, никто не мешает подключить активные USB‑хабы, расширив конфигурацию до абсурда.
Архитектура и питание: где узкие места
Ключевая особенность — распределение нагрузки по нескольким контроллерам. В USB есть фундаментальное ограничение: на одну шину (по сути, на один хост‑контроллер) допускается до 127 адресов устройств, включая концентраторы. Это не «жёсткий потолок» производительности, но с ростом каскадов хабов возрастает задержка, сложнее становится инициализация и возрастает риск «залипания» драйверов. Если каждая группа портов висит на отдельном контроллере, систему можно распараллелить и избежать глобального упора в один узел.
Питание — отдельная тема. На плате видны два разъёма питания типа Molex рядом с зонами контроллеров. Это явный признак того, что 5‑вольтовая линия для USB питается не только от основной ATX‑колодки, но и подводится дополнительно. Теоретически пара таких разъёмов способна отдать сотни ватт при качественной пайке и достаточном сечении дорожек. И это не выглядит избыточным: если 36 портов одновременно будут выдавать, например, по 1,5 А на 5 В (типичный максимум по спецификации USB Battery Charging 1.2 для Type‑A), суммарная нагрузка достигнет примерно 270 Вт — плюс собственное потребление системы.
Важно: USB Power Delivery на 100–240 Вт относится к разъёмам USB Type‑C. Полноразмерный USB Type‑A, которым укомплектована эта плата, PD официально не поддерживает. Его «обычные» лимиты — 2,5 Вт для USB 2.0 (5 В, 0,5 А), до 4,5 Вт для USB 3.x (5 В, 0,9 А) и вплоть до 7,5 Вт при профиле BC 1.2 (5 В, 1,5 А). Да, есть проприетарные режимы быстрой зарядки, но в инженерных стендах обычно придерживаются стандартных режимов, чтобы не ловить проблем совместимости.
Ограничения не только «железные»: что скажет ОС
Даже если аппаратная платформа позволяет подключить «вагон и маленькую тележку» USB‑устройств, операционная система и драйверы — ещё один слой ограничений. На практике сбои начинаются задолго до теоретического лимита в 127 адресов на контроллер: влияют глубина каскадов хабов, качество кабелей, задержки и особенности драйверов конкретных устройств. В Windows, например, массовое подключение десятков накопителей может замедлить инициализацию, а работа с буквами дисков превратится в аттракцион. На Linux подобных стендов обычно проще добиться стабильности: гибкая работа с udev‑правилами и журналом позволяет быстрее найти виновника нестабильности, но и там «магических» гарантий нет.
Для задач массовой прошивки и копирования рекомендуются специализированные утилиты и сценарии: параллельные очереди, контроль хеш‑сумм, повторные попытки, тайм‑ауты. В больших тестлабах это стандарт: железо с резервом плюс софт, который терпеливо дожимает проблемные устройства.
Как это выглядит на фоне обычных материнских плат
Даже топовые потребительские платы обычно предлагают 8–12 полноразмерных USB на задней панели и ещё несколько через внутренние колодки для фронтальной панели корпуса. Рекордсмены добавляют много USB Type‑C, иногда до 10 штук, но всё равно суммарно это редко превышает два десятка доступных портов без хабов. На этом фоне 36 выделенных Type‑A — совершенно другой класс устройства, ближе к индустриальным бэкплейнам и тестовым шасси.
Стоит также помнить, что переход на Type‑C с USB Power Delivery дал бы больше гибкости по питанию (до 240 Вт на порт в режиме EPR), но сильно усложнил бы бюджет, разведение платы и контроль совместимости. Type‑A здесь разумный компромисс: дешёвые разъёмы, повсеместная совместимость и предсказуемые профили питания.
Практические советы и «грабли»
- Питание: планируйте блок питания с запасом. Для конфигураций с десятками активных накопителей/донглов разумно стартовать от 600–750 Вт, учитывая пик вплоть до 200–300 Вт только на USB‑линию.
- Кабели и хабы: используйте короткие качественные кабели. Если добавляете внешние хабы — берите активные (с собственным БП) и тщательно распределяйте нагрузку по группам портов.
- Тепло: контроллеры и хабы под высокой нагрузкой греются. Продумайте обдув зоны USB‑чипов — простая планка с вентилятором решает массу проблем стабильности.
- ОС и софт: для массового копирования/прошивки готовьте скрипты и логи. Без автоматизации в таком зоопарке сложно понять, какой именно девайс «упал» и на каком шаге.
Доступность и ориентировочная цена в России
Плата, судя по всему, не серийная потребительская модель, а кастомное или малотиражное индустриальное изделие. В рознице таких решений ждать не стоит; обычно их поставляют под конкретные задачи через системных интеграторов. Тем не менее при необходимости подобное оборудование можно завезти по каналам параллельного импорта, через B2B‑поставщиков или заказать изготовление у специализированных ODM‑производителей. Ориентироваться на цену бытовых материнских плат некорректно: с учётом множества контроллеров и усиленной подсистемы питания, конечная стоимость, как правило, кратно выше потребительских плат. Прямых цен пока нет, так что перевод в рубли не представляется возможным.
Комментарий редакции
С инженерной точки зрения это красивое и практичное решение для автоматизации: распараллеливание по нескольким контроллерам, дополнительное питание по 5 В, продуманная разводка портов группами — всё это как раз то, что не любят «универсальные» пользовательские платы. Если ваша задача — раздать сотне флешек одинаковый образ, загнать на десятки устройств серии тестов или прошить партию контроллеров, подобная плата окупится временем и предсказуемостью работы.
Для домашнего ПК есть более разумный путь: активные USB‑хабы и нормальный airflow в корпусе. С точки зрения «втыкать всё подряд» специализированная плата ничего принципиально нового не даёт, кроме суровой эстетики заваленного портами бэкпанели.
Итоги
36 портов USB Type‑A на одной материнской плате — это не про избыточность, а про конвейерный подход к USB‑задачам. Отдельные контроллеры на группы портов помогают обойти ограничения шины, дополнительные Molex гарантируют стабильное питание по 5 В, а суммарная плотность портов превращает один ПК в полноценный узел массовой обработки USB‑устройств. В российских реалиях такую плату вряд ли получится купить «на полке», но для тестлабов, интеграторов и сервисных центров идея более чем здравая — экономит время, упрощает управление и повышает воспроизводимость результатов.
